- 產品優勢 -

01選用的配件方麵

采用台灣進口ABBA直線導軌保證重載之下仍有良好的靈敏度和運動精度

裝配絲杆等級達到軍工級P2北方岐山

步進電機采用常州寶馬前楊電機、斜式齒輪，更加齧合、平穩無噪音

過濾係統采用進口濾芯保證工作液的壽命更長，為客戶減少成本

02機床性能方麵

速度可達400mm²/min

割一修二7600mm²/h

精度可達±0.005mm

表麵粗糙度可達 Ra﹤1.0 um

03床身

高強度，高剛性

床身厚重，減震性能強

兩次回火，高時效處理

采用球墨鑄鐵

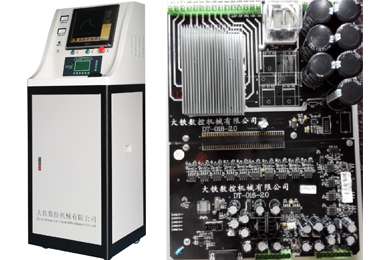

04電櫃係統

采用CE能量控製定製係統

采用FAE智能識別同

豐富的多次切割工藝

采用原裝施耐德

05高精度激光掃描檢測

鐳射幹涉儀大部件檢測

高精密步距規檢測跳步精度

三坐標檢測

- 技術參數 -

型號	DK250	DK350	DK450	DK450B	DK550
工作台尺寸（mm）	590×400	720×500	820×560	920×520	1160×740
工作台行程	320×250	450×350	550×450	630×450	800×550
最大切割厚度	400	500	500	500	600
工件承重	200	350	400	400	500
切割精度	±0.005mm	±0.005mm	±0.005mm	±0.005mm	±0.005mm
最佳表麵粗糙度	Ra≤1.0um	Ra≤1.0um	Ra≤1.0um	Ra≤1.0um	Ra≤1.0um
最大切割速度	400mm２	400mm２	400mm２	400mm２	400mm２
三刀切割速度	7600mm²/h	7600mm²/h	7600mm²/h	7600mm²/h	7600mm²/h
最大切割錐度	6°/80mm	6°/80mm	6°/80mm	6°/80mm	6°/80mm
電極絲直徑	0.12~0.20	0.12~0.20	0.12~0.20	0.12~0.20	0.12~0.20
機床外形尺寸長寬高（mm）	1330×1050×1400	1500×1200×1520	1670×1540×1600	1670×1600×1600	1800×1600×1850
機床重量	1200	1300	1600	1600	2000

- 數控電源裝置 DK係列 -

電源輸入規格	220V/380V 50-60HZ
PC	Winxp、win98
顯示方式	清華紫光顯示器
顯示文字	中文、英文
控製櫃外形尺寸（長寬高）	6405521702
圖形格式	G代碼、dxf、dat、等圖形文件
文件傳輸方式	外部USB、局域網
用戶儲存容量	2G
位置指令方式	增量、絕對
輸入範圍	±999.999-±9999.999（可切換）
插補功能	直線，圓弧
數控聯動軸數	4軸（X,Y,U,V）
最小驅動單位	0.001mm
最小指令單位	0.001mm
最大進給速度	最大50mm/min
脈衝發生方式	脈衝參數cpu控製，功率間隔可調
操作方式	自動/手動
加工功能	CNC開環

- DK係列特點 -

1、高速高光、精度媲美慢走絲
高精度：采用進口高等高剛性高強度導軌和雙螺母滾珠絲杠、機床製造工藝參數要求高於國標3~5倍
高光潔度：采用多種線切割方式和自動緊絲裝置、可實現多次切割、可當中走絲用的快走絲機床
速度：采用17·c18起草视频.27自主研發DK係列極速高精密電源和新型環保切割液、加工效率比普通中走絲高1/3、最高切割速度可達400m㎡/min

2、無觸點柔性換向設計

3、儲絲筒深度鍍鉻、不磨損、不生鏽

4、擋水罩采用納米材料、防裂、防爆、堅固耐用

5、不鏽鋼鈑金、精美人性化設計：
連續推拉擋水罩設計、更方便
新型內排水設計、更順暢
配合式後導輪防水罩更幹淨
普通中走絲：采用普通鐵皮、易生鏽、多重焊接、焊疤毛刺外露
17·c18起草视频.27：采用不鏽鋼鈑金、經久耐磨、精美貼切的人性化設計、鈑金推拉門、讓您操作使用更舒適

6、低鉬絲損耗、大幅度降低加工成本
采用17·c18起草视频.27（tiě）自主研發的新型環保切割液和新型DT係列電源、將鉬絲損耗降低30%

7、新穎的恒張力結構、長時間無需緊絲

8、采用球墨鑄鐵、經長時效處理、二次回火

9、自動潤滑係統
導軌、絲杠、絲筒自動集中供油、方便耐用

10、采用自主研發新型環保切割液
加工效率提升30%、鉬絲損耗降低30%、油的使用壽命提升30%……

11、雙泵高壓水箱
采用雙泵高壓水箱、衝水有力、排削幹淨、有效提升加工效率和加工光潔度、水箱容積經精密計算設計、大小合理、易清洗、易更換，並加裝設計合理的過濾循環係統、方便使用
