線切割加工中編程圖形坐標與工作台機械坐標對應一致是基本要求，也就是保證加工中軌跡方向與工件裝夾方向一致，避免出現方向錯亂把模具或工件割報廢。
普通線切割機床都隻支持但坐標係加工，即係統控製加工界麵隻有一個坐標係，而加工的圖形軌跡就在這個坐標係上，那麽加工中如何確認係統控製界麵坐標方向與機械坐標方向一致呢？

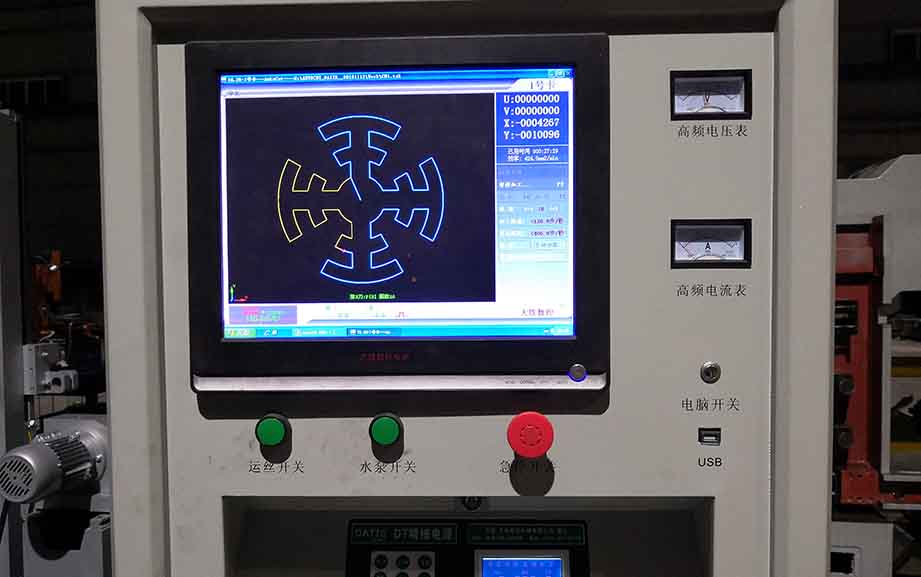

當我們在編控一體控製櫃編好圖形軌跡，麵對顯示界麵（見圖一）

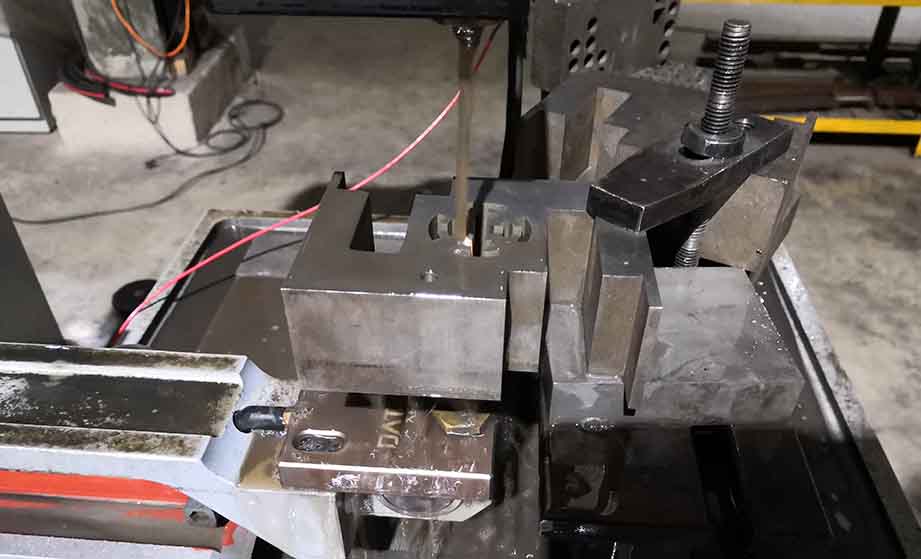

其圖形對應的機械坐標方向為：麵對機床Y軸搖把方向（見圖二），Y軸搖把方向為Y負，即YL4；反方向則為Y正，即YL2；Y軸搖把方向為X正，即XL1；反方向則為X負，即XL3。
這樣，我們就能快速準確的判斷出自己的工件裝夾和編程圖形坐標方向是否一致。當然、小白才要反複驗證，大師傅一切自在心中，那小夥伴你又是什麽段位呢，還需加強斷糧哦。
